18CJ87-1图集控制系统设计：通用控制（T 型）与智能网络控制（W 型）

分类：行业资讯
作者：
来源：
发布时间：2025-09-01 17:31
访问量：

【概要描述】18CJ87-1图集的两类控制系统设计，既覆盖基础功能需求，又满足智能化升级需求，且均遵循统一的电气性能标准，为建筑天窗控制方案的选型、设计与施工提供了标准化依据。

18CJ87-1图集控制系统设计：通用控制（T 型）与智能网络控制（W 型）

分类：行业资讯
作者：
来源：
发布时间：2025-09-01 17:31
访问量：

详情

在18CJ87-1图集中，天窗控制系统是保障设备功能性、安全性与联动性的核心环节，该图集明确将控制方式分为通用控制（T 型）与智能网络控制（W 型）两类，为不同建筑场景提供适配方案。

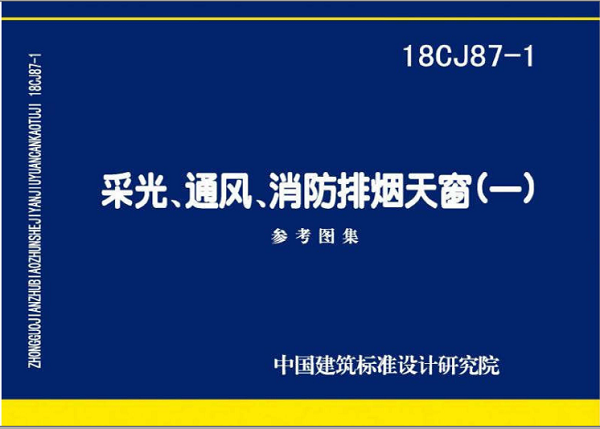

国标图集18CJ87-1

18CJ87-1图集通用控制（T 型）以“手动操作 + 基础联动”为核心，代号T对应手动按钮与指示灯的控制模式，其控制布置与系统设计在图集第 29-30 页有详细标注。该类型控制箱供电电源为AC220V，电压波动在85%-110% 范围内仍能保障窗扇正常启闭，输出电压为 DC24V，匹配天窗电机需求。电器设备配置明确，包括 DZ47-63/25 型断路器、CJX2s-4011 型接触器、HH54P 型继电器等，同时需满足消防联动控制功能——通过控制装置可直接启闭排烟天窗，并将感应信号传递至消防控制装置，且在任何状态下遵循“消防优先”原则。此外，通用控制还具备成组控制、启闭状态显示及失电记忆功能，在环境温度 - 25℃-80℃、相对湿度 90% RH的条件下可稳定运行，适配中小型厂房、车库等对控制复杂度要求较低的场景。

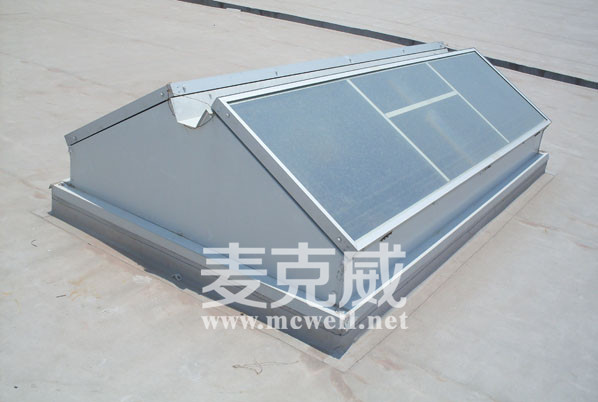

三角型电动采光排烟天窗

智能网络控制（W 型）则侧重 “自动化 + 远程监控”，代号W 依托无线传输与显示屏实现智能管理，图集第31-32页的网络智能控制布置图与系统图展示了其架构。该系统以S7-200型PLC控制器为核心，搭配触摸屏、路由器及风雨传感器、温度传感器、烟雾传感器，可接入工厂局域网与监控中心，实现电动采光排烟天窗状态的实时监测与远程控制。布线需采用屏蔽双绞线（485A/485B 通讯线），长度不超过100m，分线盒处需预留余量，且控制器到末樘天窗的导线禁止中间剪断。其核心优势在于联动精度更高，能通过传感器自动触发天窗启闭（如雨天关闭、火灾排烟），同时支持多设备集中管理，适用于大型体育馆、仓储中心、大型生产车间等对控制智能化要求较高的建筑。

18CJ87-1图集的两类控制系统设计，既覆盖基础功能需求，又满足智能化升级需求，且均遵循统一的电气性能标准，为建筑天窗控制方案的选型、设计与施工提供了标准化依据。
