通风天窗18J621-3：电动采光通风天窗介绍

分类：行业资讯
作者：
来源：
发布时间：2025-08-18 17:10
访问量：

详情

通风天窗18J621-3国家建筑标准设计图集，为建筑通风排烟系统的设计提供了权威的技术指导。该图集于涵盖工业与民用建筑的通风天窗设计，其中电动采光通风天窗作为核心产品，可以通过电动化控制，自由控制厂房通风换气时间。

国标图集18J621-3

1、产品概述

通风天窗18J621-3图集中的电动采光通风天窗是指8型圆拱型电动采光天窗，主要由弧形板材、骨架、窗扇、窗框、收边件、电动启闭机构等组成，兼顾采光、通风与消防排烟功能。其采光板采用1.5 厚玻璃钢材料或10mm阳光板，具有优异的透光率，满足建筑自然采光需求。同时依托室内外温差形成的热压及风力风压实现自然通风，电动启闭机构可灵活控制通风换气时间，且支持与消防系统联动，在发生火灾时自动开启排烟，适用于有消防排烟要求的场所。

2、技术参数

型号与尺寸：TC8型电动采光通风天窗包含单层侧开式和多层侧开式窗型，单层侧开圆拱形天窗的洞口宽度为2000mm-6000mm，窗洞高度为550mm-880mm，窗体高度为1100mm-1714mm，有效开口面积为3.78㎡/樘-7.29㎡/樘。而多层侧开圆拱形天窗的洞口宽度为3000mm-6000mm，窗洞高度为1200mm-3000mm，窗体高度为1830mm-4350mm，有效开口面积为9.72㎡/樘-25.92㎡/樘。多层侧开的通风效果更显著，适用于对通风换气要求更高的建筑。

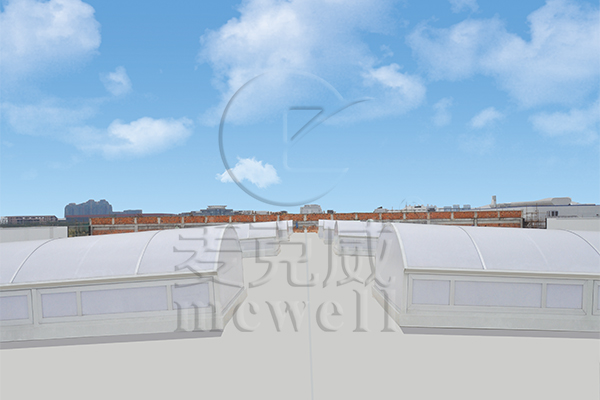

圆拱型电动采光排烟天窗
