24cj87-4图集薄型通风器及材料选用参考说明

分类：行业资讯
作者：
来源：
发布时间：2025-07-10 17:23
访问量：

详情

在24CJ87-4图集中，薄型通风器作为适用于沿江沿海风荷载较大地区的综合设备。其按功能分为敞开型和启闭型，按设置位置分为屋脊纵向和顺坡横向，抗风压强度达 1.2kPa~1.5kPa，能适应复杂气候环境。

国标图集24CJ87-4采光、通风、消防排烟天窗（四）

24cj87-4图集薄型通风器由底端泄水槽、挡风支撑板、中层挡雨板、上层挡雨板、外护板、纵向支撑、阀板及启闭控制系统等组成。整体采用三层防雨雪槽设计，每个单元设挡风板，有效保证防飘雪、飘雨性能。开启阀板可整体平移，开启时藏于水槽下方，不阻挡通风通道，提升通风排烟效率，流量系数为0.65，流动阻力小。

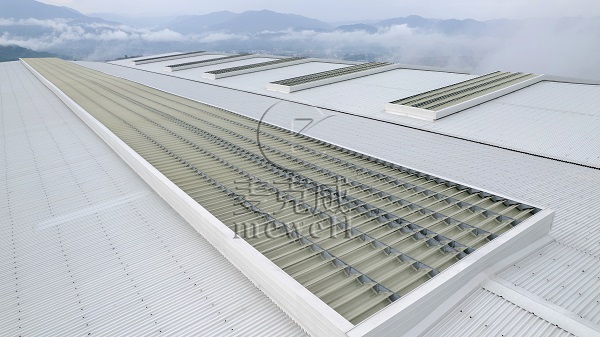

薄型通风天窗

材料选用需根据使用环境确定。一般用途时，底端泄水槽和挡风支撑板用1.2mm镀锌钢板，中层挡雨板、阀板面板采用1.5mmFRP板或0.6mm钢板，上层挡雨板、外护板为0.6mm钢板，纵向支撑管采用φ20×1.5铝管，阀板框架用□20×1.5 热镀锌方钢管；有轻度防腐要求时，底端泄水槽和挡风支撑板换为1.2mm铝板，上层挡雨板、外护板用0.8mm钢板；有防腐要求时，底端泄水槽和挡风支撑板采用1.2mm不锈钢板，上层挡雨板、外护板为0.6mm不锈钢板，阀板框架用不锈钢方钢管。

薄型通风天窗

选用时，薄型屋顶通风器长度按实际洞口长度标注，洞口宽度为1500-18000mm，洞口长度为890×n，没延米重量为30kg/m或35kg/m。需注意根据项目地点选配防雪（鸟）网、保温水槽及保板，安装时构件采用标准材料机器一次性压制成型，底端泄水槽和挡风支撑板用专用角码支架固定，不在底部打钉，确保整体防水性能。
