11cj33通风采光天窗图集天窗分类与选用策略

分类：行业资讯
作者：
来源：
发布时间：2025-05-29 17:13
访问量：

详情

11cj33通风采光天窗图集是工业建筑屋面通风、采光及排烟设计的重要参考资料，其收录的多种天窗类型各具特点，合理的选用策略能有效满足建筑功能需求。

国标图集11CJ33通风采光天窗

从布置形式看，11cj33通风采光天窗图集中通风天窗分为垂直屋脊的横向（代号H）和屋脊处纵向（代号Z）两种；按有无阀板又分为启闭式和开敞式，启闭式还具备电动、消防联动及手动三种形式。根据外观与结构特点分为MCW1型、MCW2型薄型通风天窗，MCW4型、MCW5型、MCW6型、MCW7型流线型通风天窗。

不同型号通风天窗结构特色突出，像通风天窗MCW1采用钢板成型及焊接骨架，三层防雨板设计增强防飘雨性能，有效通风和采光面积大；MCW4型和MCW5型分别通过压杆式和暗扣式固定防雨板，避免钻孔漏水隐患。

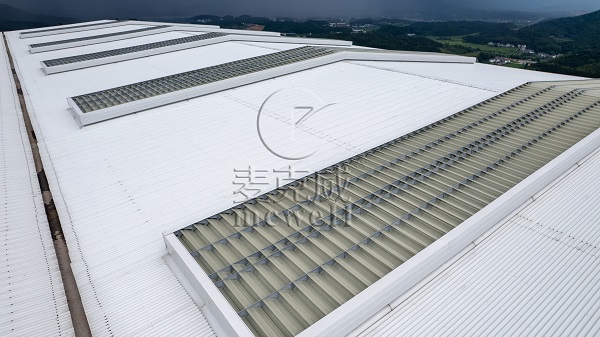

薄型通风天窗

电动采光排烟天窗具有普通、智能、智能网络三种控制方式并可与消防联动。C1T三角型电动排烟天窗具有上开式和下开式两种窗型，上开式排烟量大，下开式兼顾采光、日常通风及排烟。C2T一字型电动天窗窗扇完全开启角度为90°，排烟效果好，适用于对消防排烟要求高的建筑。C3T圆拱型电动排烟天窗分为上开式和侧开式两种，侧开式窗扇开启角度为70°，通风换气效果好，上开式窗扇开启角度超过80°，窗扇非必要不开启，开启用于紧急排烟。

在选用天窗时，需综合多方面因素。要依据建筑的通风与采光要求，结合当地气候条件、主导风向、建筑物高度、进排风温差、通风量等确定规格型号。同时，要注意天窗的抗风压强度值（≤1.0kPa）、雪荷载（≤0.4kN/m²）及抗震设防烈度（≤7度）等适用条件，若超出需与生产厂家协商另行设计。此外，基座设计要根据天窗型号和建筑结构计算，骨架防腐处理、材料厚度等也需按工程要求确定，在有防爆要求的建筑中，天窗电机应采用防爆电机。

11cj33通风采光天窗图集免费高清下载链接：//m.cevherlink.com/companyfile/1.html。
